TRANSMISSOR DE FM  HOMOLOGADO DA TELEONDAS, COM SISTEMA DE FREQUENCIA SINTETIZADO DIGITAL PLL, GARANTIA DA MELHOR QUALIDADE DE SOM ESTEREO PARA SUA EMISSORA E OUVINTES.

O FM-COM 25 WATTS foi concebido com avançada tecnologia digital micro controlada por software inteligente para ser o melhor e mais completo transmissor de FM Estereo, para total satisfação do usuario em sua compra.

Mediante da tecnologia superior desenvolvida para o equipamento o mesmo possui varios medidores digitais importantes que permitem ao usuario que seje visualizados varias informações sobre o funcionamento eletronico interno do transmissor através de varias leituras diretamente visualizadas no painel frontal, facilitando o equipamento funcionar ininterruptamente.

Medidores digitais que permitem ao usuário serem visualizados em tempo real através do visor digital de LCD :

  • Frequencia de transmissão               • Potencia de saida 25W PWR               • Fontes tensões de 10V,  24V,  5V

  • PLL travado em Lock                         • Retorno de rádio frequencia, REF          • Temperatura do modulo de potencia

  • Tensão de correção do PLL AFC        Potencia do excitador 800mW               • Desvio de nivel de audio 75Khz

  • Nivel de audio do canal esquerdo        Nivel de audio canal direito                   • Dois canais de audio simultaneos









Caso o usuario precise linkar sua emissora do studio gerador de programas para a torre de transmissão afastado um do outro ou em reportagens ou eventos externos movel veicular, fixo base ou outro local, podera utilzar em conjunto com o transmissor da radio o link de ponto a ponto da Teleondas modelo ALC250.

Os acessorios fornecidos de fabrica são projetados para facilitar muito a instalação em qualquer local e feita com praticidade pelo usuario não requerendo conhecimentos tecnicos para a instalação da rádio.

A séries  de transmissores de FM-CM produzidos pela Teleondas, resistem ficar ligados por grandes perildos graças ao sistema de ventilação interno com micro ventilador (cooler), que possibilita o equipamento ficar ligado constantemente 24 Hs sem precisar ser desligado, com este sistema de ventilação pode ser utilizado em todas regiões ou localidades aonde a temperatura ambiente é mais alta, garantindo grande performance para a emissora, quando utilizado em perioldos de funcionamento ininterruptos dia e noite, como exemplo em emissoras de rádio, comunitarias, comerciais, profissionais, etc.




LINHA DE TRANSMISSORES E EXCITADORES DE FM SERIES FM-COM  25 WATTS PARA RÁDIO COMUNITARIA

Click para ver em fotos de alta definição transmissores de fm FM ETÉREO

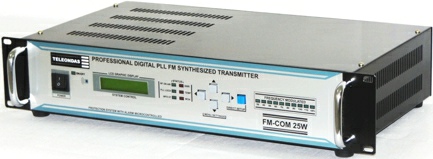

PAINEL FRONTAL DO TRANSMISSOR MOD. FM-COM 25W

Transmissores de FM profissionais fabricados pela Teleondas, certificados e homologados pela Anatel.

Em uma emissora de rádio a qualidade do transmissor tem grande influencia em vários aspectos importantes, como exemplo qualidade em áudio, separação entre canais direito e esquerdo (estereo) estabilidade da frequencia e filtragem da portadora para não haver interferencias em nenhum sistema de telecomunicações.

Para o perfeito funcionamento em uma emissora de rádio, comunitaria, comercial ou profissional estas qualidades são fundamentais para o funcinamento constante garantindo exelente qualidade para os ouvintes.

Os transmissores de fm da Teleondas possuem internamente compressores e expanssores de áudio, estes circuitos mantem os sinais de audio sempre em um nível constante, e assim não deixando haver saturações ou distorções durante as transmissões de musicas e programas variados, durante toda programação da emissora.
















SOMOS ESPECIALIZADOS EM EQUIPQMENTOS DE TRANSMISSÃO E RECEPÇÃO, TRANSMISSORES, RECEPTORES, LINKS DE AUDIO E VIDEO, TEMOS ASSISTENCIA TECNICA ESPECIALIZADA COM COMPONENTES ELECTRÓNICOS ESPECIFICOS DE RF, A TELEONDAS ESTA SEMPRE INOVANDO SUA LINHA DE PRODUTOS COM NOVAS TECNOLOGIAS

radio comunitaria fm transmissor de fm stereo radio  comunitaria fm

FM-COM 25WATTS, com disponibilidade de entrega imediata, incluindo Kit de Instalação


Especificações Técnicas do equipamento, Setor de Rádio Freqüência

Faixa de Freqüência VHF - 87,5 A 107,9MHz

Sistema de controle de freqüência PLL digital (Phase Locked Loop)

Steps de freqüência 100KHz

Estabilidade de freqüência +/- 5 ppm entre -10Cº @ +50Cº

Sistema de modulação F3 - Freqüência Modulada - FM

Potência de saída Módulo amplificador linear de 0 a 25Watts

Impedância de Saída 50 Ohms desbalanceado

Conexão de saída de RF Conector tipo N ou UHF (PL259)

Ruído de FM >60Db

Ruído de AM >65Db

Atenuação de harmônicos e espúrios > 80Dbc

Proteções e alarmes microcontrolados Todos, VPA, IPA, SWR, TEMP, PLL e FONTES

Medidores digitais para monitoramento geral Wattímetro, Amperímetro, Voltímetro, Termômetro

Especificações Técnicas, Setor Performace de Áudio e Conectores

Sistema de emissão sub portadora 180KF3EGN

Freqüência da sub portadora 19KHz +/-2Hz

Desvio de freq. para 100% de modulação Tipico 75KHz

Pré - ênfase 75μS ou 50μS selecionável internamente

Impedância de entrada de áudio 600 Ohms balanceados, conector Cânon XLR

Nível de entrada de áudio 0dBm para 100% de modulação

Entrada composta MPX (Estéreo) Impedância 10K Ohms, conector BNC

Nível de entrada MPX 0dBm para 75 Khz de 20Hz a 150KHz

Entrada SCA / RDS Impedância 10K Ohms, conector BNC

Nível de entrada SCA / RDS 0dBm típico para desvio de 7,5Khz

Separação entre canais de áudio Estéreo Melhor que 45Db @ 1KHz

Resposta de Freq. áudio modulado Total de 20Hz a 15KHz

Distorção harmônica total Melhor que 0,6%

Setor, entrada de tensão AC e características gerais

Conector de entrada AC Tripolar padrão IEC

Tensão de entrada AC Full range de 85 a 240VCA 50/60Hz

Proteção de entrada Diversos componentes eletrônicos protetores

Consumo total a máxima potência 58Watts

Sistema de ventilação Através de 2 coolers de 8 x 8 cm

Dimensões externas Larg. 483 mm, Alt. 88 mm, Prof. 55 mm

Peso médio 3,5 Kilos

Gabinete Em aço Padrão rack 19 polegadas 2 unidades

Click para ver em fotos de alta definição transmissores de fm Equipamento em promoção solicite ja seu orçamento

COMPRA OU ORÇAMENTO DE EQUIPAMENTOS TELEONDAS.

equipamentos@teleondas.com.br



SUPORTE TÉCNICO EXCLUSIVO AO CLIENTE.

teleondas@teleondas.com.br



COMERCIAL.

teleondas@comercial.com.br



ASSISTÊNCIA TÉCNICA.

teleondas@teleondas.com.br



(11)  -  23618414  -  26472964  -  28395566  -  34425544  -  994186874



Teleondas Indústria e Comércio de Equipamentos Eletrônicos para Telecomunicações Ltda

CNPJ 07.753.719/0001-42 - Inscrição Estadual: 117.189.060.114 - Inscrição municipal: 3.691.107-0

Av. Cangaiba 2231 Bairro: Cangaiba - Zona leste - São Paulo - SP - CEP: 03711-006

Telefones, (55) -11 - 23618414 - 26472964 - 28395566 - Fax 26472964 - WhatsApp 11 994186874

E-mails -  EQUIPAMENTOS@TELEONDAS.COM.BR / EQUIPAMENTOS@TELEONDAS.NET



 Copyrigth © 2008 Todos os direitos reservados

POWER BY TELEONDAS CORPORATION

Rádio Difusão Profissional

ENTRE EM CONTATO COM A TELEONDAS CONFORME SUA PREFERENCIA

CASO PREFIRA O CONTATO PODERA SER FEITO ATRAVÉS DE UM DE NOSSOS TELEFONES DE ATENDIMENTO AO CLIENTE.

A TELEONDAS AGRADECE PELO SEU CONTADO,

Certificado de Homologação da Anatel

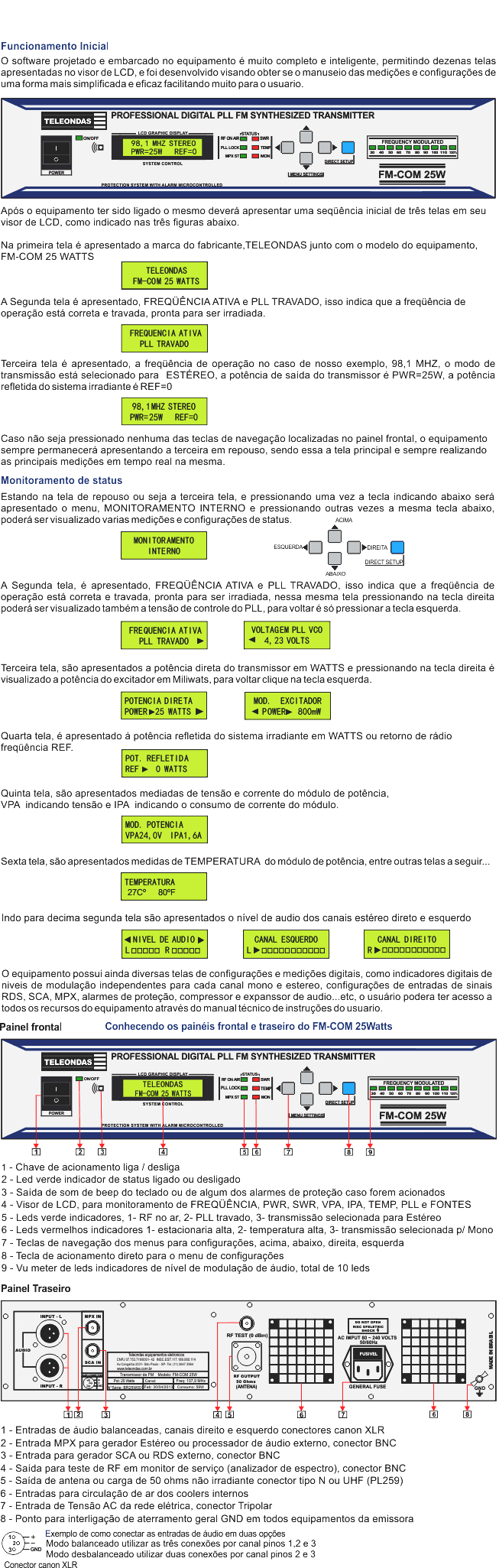

Faça aqui o download do Manual Tecnico de instruções do FM-COM 25 WATTS
