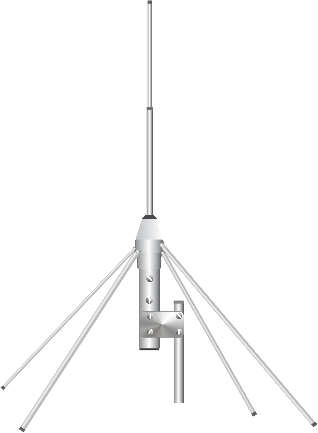

ANTENA DE TRANSMISSÃO PARA FM 1/4 DE ONDA, MODELO PT25W-FM

A Teleondas apresenta a antena modelo Plano terra de 1/4 onda 0dB, de fácil instalação, desenvolvida especificamente para emissoras de rádio comunitárias FM, a mesma permite ser ajustada em todas as frequências de transmissão de 87,5 a 107,9MHz.

Com sua polarização vertical, a transmissão dessa antena é omnidirecional ou seja transmite para todas as direções em 360 graus, norte, sul, leste, oeste com excelente alcance.

Desenvolvida e fabricada com tubos resistentes de alumínio, toda sua estrutura é muito robusta, o elemento irradiante é isolado com teflon, e protegida contra intempéries climáticos.

Suporta potências de transmissão de RF de até 300 Watts, e níveis de ondas estacionárias bem baixas menores ≤ 1.2:1

De acordo com a opção do cliente a antena pode sair da fabrica ajustada e calibrada na frequência de transmissão solicitada pelo usuário.

Todas nossas antenas são rigorosamente testadas e simuladas, com instrumentos de precisão antes de serem entregues ao cliente final.

te testadas e simuladas, com instrumentos de precisão antes de serem entregues ao cliente final.





















ESPECIFICAÇÕES E CARACTERÍSTICAS TÉCNICAS

Antena externa para transmissores de FM modelo PT25W-FM

Freqüências de transmissão VHF - 87,5 A 107,9MHz

Potência de transmissão suportável de 1 a 300 Watts

Polarização Vertical

Padrão de irradiação Omnidirecional (transmite para todos lados)

Comprimento de onda 1/4

Impedância 50 Ohms

Faixa de largura de banda 500KHz

Ganho unitário 0dB

VSWR =  ≤ 1.2:1

Conexão de saída de RF Conector tipo N ou UHF (PL259)

Resistente a ventos de até 150Km/h

Peso aproximado 1,0Kg

Fábrica em alumínio e demais componentes zincados

Fácil montagem e instalação em torres, suportes ou mastros

Todas Antenas testadas na fabrica antes de ser entregue ao cliente

ANTENA PLANO TERRA MODELO PT25W-FM.pdf ANTENA PLANO TERRA MODELO PT25W-FM.pdf

Modelo PT25W-FM
