Os equipamentos são fornecidos pela Teleondas com todos acessórios para instalação e funcionamento, utilizam no transmissor e receptor antenas externas direcionais com 3.5Db a 16Db de ganho, e com a alta sensibilidade e seletividade de recepção do ALC950DX  dependendo da área geográfica, alcances superiores á 85 KMS são conseguidos, mantendo o áudio com alta fidelidade sem chiados ou interferências, garantindo assim um perfeito enlace entre os dois pontos, TX e RX.

Os acessórios fornecidos de fábrica são projetados para facilitar muito a instalação em qualquer local e feita com praticidade pelo usuário não requerendo conhecimentos técnicos para a instalação.

Para a utilização em uso móvel com veículos, para reportagens externas circulando em qualquer ponto da cidade, pode ser conectado ao transmissor uma antena móvel (opcional do link) modelo ominidirecional fixada em algum ponto do veiculo, possibilitando transmissões moveis em qualquer ponto e em varias direções.

O ALC950DX possui internamente um sistema de ventilação, que possibilita o equipamento ficar ligado constantemente 24 Hs sem precisar ser desligado, com este sistema de ventilação todos os principais componentes internos são beneficiados, assim podendo ser utilizado em todas regiões ou localidades aonde a temperatura ambiente é mais alta, garantindo grande performance em todo sistema quando utilizado em períodos de funcionamento ininterruptos dia e noite, como exemplo em emissoras de rádio, estúdios, reportagens externas, etc.

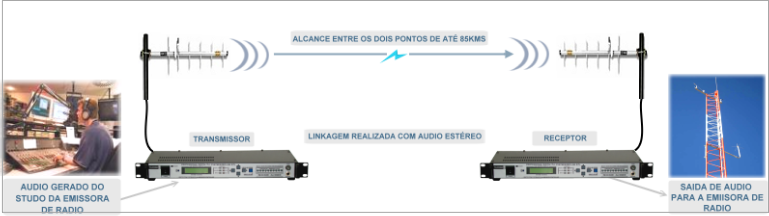

             Observe abaixo um exemplo típico de uma linkagem do estúdio de uma emissora de rádio até a torre de transmissão

Estudio Transmitter Link, STL 950MHz, modelo ALC950DX, projetado para todos tipos de emissoras de rádio, AM/FM, comercias, profissionais, comunitárias, para transmissão de áudio entre o estúdio e a torre principal de transmissão da emissora.

Acompanhado de transmissor, receptor e duas antenas direcionais este modelo de link é muito utilizado para diversos trabalhos em emissoras de rádio, servindo como link fixo do estúdio da rádio para a torre de transmissão ou uso móvel em veículos para reportagens ou eventos ao vivo de qualquer ponto da cidade até o estúdio da rádio, o equipamento permite ser utilizado em varias maneiras diferentes na emissora de rádio.

Fabricado com componentes selecionados de alta qualidade, utilizando processador PLL digital programável para estabilidade e controle da freqüência transmitida, circuitos internos acompanhados de limitador , expansor e compressor para não haver distorções ou saturações mantendo sempre o mesmo nível no áudio, o resultado é uma linkagem perfeita deixando o áudio estéreo com a qualidade mais nítida possível.





PAINEIS FRONTAIS DO LINK UHF ALC950DX COM TRANSMISSOR E RECEPTOR

TX LINK ALC950DX RX LINK ALC950DX Click para ver em fotos de alta definição


TX RX

LINK UHF STL 950MHz, CERTIFICADO E HOMOLOGADO PELA ANATEL , PARA ESTÚDIO DE RÁDIO, ÁUDIO ETÉREO DE ALTA QUALIDADE,   PARA EMISSORAS COMUNITÁRIAS, COMERCIAIS, IDEAL PARA EVENTOS, LINKS DIRETO, REPORTAGENS, ETC.



Projetos e serviços

SOMOS ESPECIALIZADOS EM EQUIPQMENTOS DE TRANSMISSÃO E RECEPÇÃO, TRANSMISSORES, RECEPTORES, LINKS DE AUDIO E VIDEO, TEMOS ASSISTENCIA TECNICA ESPECIALIZADA COM COMPONENTES ELETRONICOS ESPECIFICOS DE RF, A TELEONDAS ESTA SEMPRE INOVANDO SUA LINHA DE PRODUTOS COM NOVAS TECNOLOGIAS

ALC950DX  LINK STL - UHF -  DE PONTO A PONTO COM LONGO ALCANÇE DA TELEONDAS


Especificações Técnicas do equipamento, Setor de Rádio Freqüência

Faixa de Freqüências de transmissão UHF, Sub - Faixa H de 937,500 a 940,00MHz,

Sub - Faixa I de 944,000 a 952,00 Mhz Atendendo a resolução 584 de 27/03/2012, em conformidade com a Anatel

Sistema de controle de freqüência PLL digital (Phase Locked Loop)

Steps de freqüências selecionaveis,125/250KHz

Estabilidade de freqüência 5 ppm entre -10Cº @ +55Cº

Sistema de modulação F3 - Freqüência Modulada - FM

Potência de saída Módulo amplificador linear de 0 a 10Watts

Impedância de Saída 50 Ohms desbalanceado

Conexão de saída de RF Conector tipo N ou UHF (PL259)

Ruído de FM >65Db

Ruído de AM >70Db

Atenuação de harmônicos e espúrios > 85Dbc

Proteções e alarmes microcontrolados Todos, VPA, IPA, SWR, TEMP, PLL e FONTES

Medidores digitais para monitoramento geral, Wattímetro, Amperímetro, Voltímetro, Termômetro

Especificações Técnicas, Setor Performace de Áudio e Conectores

Sistema de modulação e transmissão de sinais,Modulação tipo FM diretamente no oscilador na,

freqüência fundamental e controlada por PLL

Sistema de emissão sub portadoras,180KF3EGN - 256KF8EHF - 300KF8EWF

Freqüência da sub portadora 19KHz +/-2Hz

Desvio de freq. para 100% de modulação Tipico 75KHz

Pré - ênfase 75μS ou 50μS selecionável internamente por jamper

Impedância de entrada de áudio 600 Ohms balanceados, conector Cânon XLR

Nível de entrada de áudio 0dBm para 100% de modulação

Entrada composta MPX (Estéreo) Impedância 10K Ohms, conector BNC

Nível de entrada MPX 0dBm para 75 Khz de 20Hz a 150KHz

Entrada SCA / RDS Impedância 10K Ohms, conector BNC

Nível de entrada SCA / RDS 0dBm típico para desvio de 7,5Khz

Separação entre canais de áudio Estéreo Melhor que 55Db @ 1KHz

Resposta de Freq. áudio modulado Total de 20Hz a 15KHz

Distorção harmônica total Melhor que 0,3%

Setor, entrada de tensão AC e características gerais

Conector de entrada AC Tripolar padrão IEC

Fusivel de proteção AC, 2,5 Amperes

Tensão de entrada AC Full range de 85 a 240VCA 50/60Hz

Proteção de entrada Diversos componentes eletrônicos protetores

Consumo total a máxima potência 38Watts

Sistema de ventilação Através de 2 coolers de 8 x 8 mm

Dimensões externas Larg. 483 mm, Alt. 44 mm, Prof. 23,5 mm

Peso médio 2,5 Kilos

Gabinete Em aço Padrão rack 19 polegadas 1 unidade, pintura eletrostatica
