PLACA DE PLL  MODELO. DX10FM PRODUTO PARA UTILIZAÇÃO EM DIVERSAS FUNÇÕES EM EQUIPAMENTOS DE TELECOMUNICAÇÕES COMO EX; REPOSIÇÃO EM TRANSMISSORES DE RADIODIFUSÃO FM PROFISSIONAL OU RADIO COMUNICAÇÃO EM TRANSMISSÃO DE HF, VHF, UHF

EXCEPCIONAL QUALIDADE DE AUDIO EM GRAVES, AGUDOS E MEDIOS, COM A PLACA DE PLL DX10FM PROFISSIONAL DA TELEONDAS

A placa de PLL DX10FM para ser utilizado em reposições ou adptações em equipamentos de Radiodifusão FM profissional, radio comunicação ou outros equipamentos, modelos nas frequencias de HF - VHF - UHF.


A placa de PLL DX10 possui varias entradas de sinais, sendo entrada de audio, mono com limitador e expansor de audio para essa entrada mono, entrada exclusiva dedicada para sinal MPX ou seja pode ser conectado a essa entrada geradores de audio Estéreo, possui ainda entradas exclusivas  de sinais S.C.A e entrada de sinais R.D.S digital.


A qualidade de modulação de audio para Radiodifusão em FM da placa de PLL DX10FM  garante grande fidelidade em graves, agudos e medios, graças aos circuitos muito bem elaborados com equipamentos de testes e analizes de ultima geração associados com componentes selecionados para essa função importante referente a qualidade do audio transmitido.


Uma sequencia de varios filtros anti harmonicos muito bem calculados e instalados na placa, fazem garantir a pureza na saida final de potencia, permitindo a mesma seja acoplada em outros dispositivos posteriores.

Click para ver em fotos de alta definição

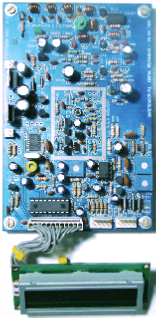

O display de LCD digital associado no circuito da placa de PLL perrmite ser movimentado e instalado em varios angulos possiveis facilitando a instalação ou adaptação, possui iluminação propia podendo ser monitorado mesmo no escuro, o mesmo possibilita a visualização das frequencias programadas selecionadas atraves das saidas para chaves push boton que podem ser instaladas em paineis ou em outros sistemas de acordo com necessidade ou função, o mesmo indica informações sobre a estabilidade da frequencia transmitida entre outras informações relacionadas com o funcionamento, permite ser escrito nomes no display com caracteres selecionados pelo propio usuario que aparecerão toda vez que a placa for ligada.


EPECIFICAÇÕES TECNICAS DO EQUIPAMENTO

   Placa de PLL Profissional modelo DX10FM

Faixa de operação modelo FM - VHF 87.5 Mhz a 107.9 Mhz

Entradas de audio exclusivas MONO, MPX, SCA, RDS

Potencia de saida 1 Watt

Atenuação de espurios e hamonicos > 65 dBs

Frequencia sintetizada programavel por PLL direta no VCO

Passos de frequencias em 25Khz - 50Khz - 100 KHz

Estabilidade de frequencia ~ 5pnn (cristal quartzo)

Modulador de audio frequencia modulada FM

Expanssor e Limitador de audio incluidos no circuito

Desvio de audio 75Khz com 100% de modulação

Inpedancia de entrada de audio 10 k ohms desbalanceado

Pré-enfase de audio 75 us  ajustavel

Relação sinal ruido > 60 dBs

Impedancia de saida de RF padrão 50 ohms

Temperatura ambiente suportada de 0°C a + 45°C

Resistencia a umidade de 0 a 90% até 40°C

Visor de LCD podendo ser instalado em varios angulos

Dimenções: comprimento 12.8 cm, largura. 9 cm

Funcionamento em alimentação de 12 volts / 1.3 amp

Consumo max. 4 watts a maxima potencia de saida

Conecões com conectores tipo molex de encaixe

4 VERSÕES DISPONIVEIS DA SERIES PLL DX10

                                      Telefones, (55) -11 - 26472964 - 28395566 - Fax 26472964 - Cel.994186874

                                      E-mails - EQUIPAMENTOS@TELEONDAS.COM.BR / EQUIPAMENTOS@TELEONDAS.NET

                                      Av. Cangaiba 2231 - Bairro da Penha - São Paulo - Capital - Cep 03711006

  Copyrigth

© 2008 Todos os direitos reservados

POWER BY TELEONDAS

Algumas modificações ou adaptações tecnicas no equipamento podem ser solicitadas pelo cliente de acordo com a aplicação ou necessidade especificada.

PLL DX10FM especifica para radiodifusão profissional 87.5 a 107.9

PLL DX10H  para equipamentos HF entre outros

PLL DX10V para equipamentos VHF entre outros

PLL DX10U para radio comunicação UHF entre outros
