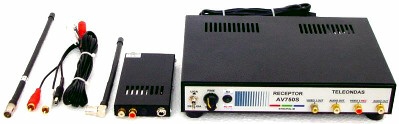

O equipamento em sua versão normal é acompanhado de 1 transmissor, 1 receptor, 2 antenas semiflexiveis portateis de encaixe, cabos de alimentação, cabos de audio e video e 1 antena externa com 3.5 db para o receptor quando for utilizado em locais com muitos obstaculos facilitando  mais a recepção.

 O AV750S  da Teleondas foi projetado especificamente para ser utilizado em uso movel ou fixo, sua aplicação segue para multiplas funções e aplicações, uma das mais comum é a linkagem em cameras de video em filmagens direta com o camera men circulando e filmando as imagens em tempo real diretamente são transmitidas para o receptor.

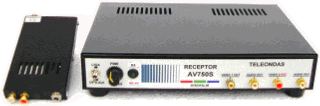

O receptor AV750S sintoniza a transmissão do transmissor movel e possui em seu painel frontal 2 saidas de audio e 2 saidas de video independentes estas saidas podem ser conectados varios aparelhos, para exibir as imagens, como projetores de telão, monitores, datashow, micro computadores, ilhas de edição, aparelhos de tv, entre muitos outros.

Os aparelhos vem acompahados com acessorios e possuem antenas portateis semi flexiveis, que facilitão muito o manuseio para o usuario transitando em seus trabalhos com o equipamento, a instalação é muito simples e facil não requerendo conhecimentos tecnicos.

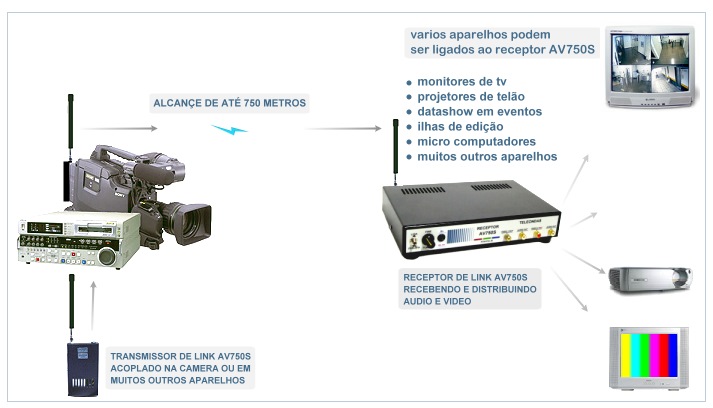

           Observe abaixo um exemplo do AV750S sendo utilizado em uma filmagem com camera de video movel.

Series AV750S Link de audio e video em tamanho super compacto para uso em movimento direto com cameras de video profissionais, semi profissionais ou qualquer modelo de camera.

Com uma area de cobertura alcançando 750 metros o equipamento pode ser utilizado em diversos trabalhos na area de audio e video.

Podendo ser ligado em varios aparelhos para transmitir com perfeição sinais de audio e video totalmente sem fios ou cabos tornando assim muito mais pratico e facil em eventos, shows, reportagens, filmagens.

O equipamento pode ser conectado em varios modelos de cameras de video, cancordes, dvcan, dvd ou tambem em muitos outros aparelhos com a finalidade de eliminar a passagem de cabos ou fios.

Acompanhado de transmissor e seu propio receptor os sinais de audio e video são codificados para a privacidade do usuario, somente o usuario atraves do receptor tem acesso as imagens, no receptor podem ser conectados varios aparelhos, monitores, projetores, datashow, tv, etc.

3 VERSÕES DISPONIVEIS PARA A SERIES  AV750S

Caso o usuario precise receber os sinais de audio e video em mais pontos afastados um do outro, mais receptores podem ser instalados em outros ambientes ou setores de acordo com a necessidade do trabalho, como exemplo em festas, eventos, shows, reportagens ao vivo, filmagens particulares (casamentos, aniversarios), etc.

Muitas outras aplicações tambem podem ser conseguidas, como linkar programas de produção propria, programas educativos culturais, reprodução de documentarios explicativos, apresentações multimidia em faculdades, a utilização em cameras de segurança para monitoramento ambiente, setores, salas o AV750S tambem é muito utilizado.

Com exclusividade, o equipamento AV750S possui em seu receptor 2 saidas de audio independentes e 2 saidas de video independentes uma da outra, uma das saidas de video pode ser utilizada para apresentar as imagens no datashow e  a segunda saida de video como previu podendo ser utilizada para gravar as imagens ou como segundo munitor, o mesmo para o audio.

Faixa de operação TX - UHF

Potencia de saida 1.5 watts mod. AV750S

Entrada de video padrão 75 ohms 1V p-p

Modulador de video interno FM Base-Band

Pré-enfase filtro de video CCIR 405

Reproduz com nitides  NTSC - PAL-M - PAL-N - SECAM

Modulador de audio 6.5 MHZ ou 7.5 Mhz FM opcional

Pré-enfase de audio 75 us com ajustave

Desvio de audio 75Khz com 100% de modulação

Expanssor e compressor de audio interno

Inpedancia de entrada de audio 600 ohms balanceado

Harmonicos abaixo da portadora < 60dBc

Outras especificações

Temperatura ambiente suportada de 0°C a + 45°C

Resistencia a umidade de 0 a 90% até 40°C

Gabinete resistente em aço

Dimenções: alt. 2.5 cm, larg. 6 cm, prof. 12 cm

Peso aproximadamente 215 gramas dependente do mod.

Alimentação 12 Volts 1.2 Amp / Hora

Conector frontal com entrada de 12 volts para uso movel

Desvio de audio 75Khz com 100% de modulação

Faixa de recepção RX - UHF

Alta sensibilidade e seletividade de recepção

Nivel de sinal de entrada -90dbm ~ -10dbm

Supressão de inter am >45db

Largura de Frequencia intermediaria 18 Mhz

Demodulador de video Base-Band FM

2 Saidas de video padrão 75 ohms 1V p-p

Reprodus com nitides NTSC - PAL-M

demodulador de audio 6.5 ou 7.5 Mhz

Resposta de frequencia de audio 30Hz a 20Khz

2 Saida de audio 600 ohms balancedas

Ajuste frontal de Fine Tuning

Outras especificações

Temperatura ambiente suportada de 0°C a + 45°C

Resistencia a umidade de 0 a 90% até 40°C

Gabinete metalico resistente, painel frontal detalhado

Dimenções: alt. 6.5 cm, larg. 28 cm, prof. 18 cm

Funcionamento em Rede eletrica 110 / 220 volts

Consumo maximo 6 watts

Conector traseiro com entrada de 12 volts para uso movel
