TRANSMISSOR DE FM HOMOLOGADO DA TELEONDAS, COM SISTEMA DE FREQUENCIA SINTETIZADO DIGITAL PLL, GARANTIA DA MELHOR QUALIDADE DE SOM ESTEREO PARA SUA EMISSORA E OUVINTES.
SOMOS ESPECIALIZADOS EM EQUIPQMENTOS DE TRANSMISSÃO E RECEPÇÃO, TRANSMISSORES, RECEPTORES, LINKS DE AUDIO E VIDEO, TEMOS ASSISTENCIA TECNICA ESPECIALIZADA COM COMPONENTES ELETRONICOS ESPECIFICOS DE RF, A TELEONDAS ESTA SEMPRE INOVANDO SUA LINHA DE PRODUTOS COM NOVAS TECNOLOGIAS
O FM-
Mediante da tecnologia superior desenvolvida para o equipamento o mesmo possui varios medidores digitais importantes que permitem ao usuario que seje visualizados varias informações sobre o funcionamento eletronico interno do transmissor através de varias leituras diretamente visualizadas no painel frontal, facilitando o equipamento funcionar ininterruptamente.
Medidores digitais que permitem ao usuário serem visualizados em tempo real através do visor digital de LCD :
• Frequencia de transmissão • Potencia de saida 25W PWR • Fontes tensões de 10V, 24V, 5V
• PLL travado em Lock • Retorno de rádio frequencia, REF • Temperatura do modulo de potencia
• Tensão de correção do PLL AFC • Potencia do excitador 800mW • Desvio de nivel de audio 75Khz
• Nivel de audio do canal esquerdo • Nivel de audio canal direito • Dois canais de audio simultaneos
Caso o usuario precise linkar sua emissora do studio gerador de programas para a torre de transmissão afastado um do outro ou em reportagens ou eventos externos movel veicular, fixo base ou outro local, podera utilzar em conjunto com o transmissor da radio o link de ponto a ponto da Teleondas modelo ALC250.
Os acessorios fornecidos de fabrica são projetados para facilitar muito a instalação em qualquer local e feita com praticidade pelo usuario não requerendo conhecimentos tecnicos para a instalação da rádio.
A séries de transmissores de FM-
LINHA DE TRANSMISSORES E EXCITADORES DE FM SERIES FM-
PAINEL FRONTAL DO TRANSMISSOR MOD. FM-
Transmissores de FM profissionais fabricados pela Teleondas, certificados e homologados pela Anatel.
Em uma emissora de rádio a qualidade do transmissor tem grande influencia em vários aspectos importantes, como exemplo qualidade em áudio, separação entre canais direito e esquerdo (estereo) estabilidade da frequencia e filtragem da portadora para não haver interferencias em nenhum sistema de telecomunicações.
Para o perfeito funcionamento em uma emissora de rádio, comunitaria, comercial ou profissional estas qualidades são fundamentais para o funcinamento constante garantindo exelente qualidade para os ouvintes.
Os transmissores de fm da Teleondas possuem internamente compressores e expanssores de áudio, estes circuitos mantem os sinais de audio sempre em um nível constante, e assim não deixando haver saturações ou distorções durante as transmissões de musicas e programas variados, durante toda programação da emissora.
Especificações Técnicas do equipamento, Setor de Rádio Freqüência
Faixa de Freqüência VHF -
Sistema de controle de freqüência PLL digital (Phase Locked Loop)
Steps de freqüência 100KHz
Estabilidade de freqüência +/-
Sistema de modulação F3 -
Potência de saída Módulo amplificador linear de 0 a 25Watts
Impedância de Saída 50 Ohms desbalanceado
Conexão de saída de RF Conector tipo N ou UHF (PL259)
Ruído de FM >60Db
Ruído de AM >65Db
Atenuação de harmônicos e espúrios > 80Dbc
Proteções e alarmes microcontrolados Todos, VPA, IPA, SWR, TEMP, PLL e FONTES
Medidores digitais para monitoramento geral Wattímetro, Amperímetro, Voltímetro, Termômetro
Especificações Técnicas, Setor Performace de Áudio e Conectores
Sistema de emissão sub portadora 180KF3EGN
Freqüência da sub portadora 19KHz +/-
Desvio de freq. para 100% de modulação Tipico 75KHz
Pré -
Impedância de entrada de áudio 600 Ohms balanceados, conector Cânon XLR
Nível de entrada de áudio 0dBm para 100% de modulação
Entrada composta MPX (Estéreo) Impedância 10K Ohms, conector BNC
Nível de entrada MPX 0dBm para 75 Khz de 20Hz a 150KHz
Entrada SCA / RDS Impedância 10K Ohms, conector BNC
Nível de entrada SCA / RDS 0dBm típico para desvio de 7,5Khz
Separação entre canais de áudio Estéreo Melhor que 45Db @ 1KHz
Resposta de Freq. áudio modulado Total de 20Hz a 15KHz
Distorção harmônica total Melhor que 0,6%
Setor, entrada de tensão AC e características gerais
Conector de entrada AC Tripolar padrão IEC
Tensão de entrada AC Full range de 85 a 240VCA 50/60Hz
Proteção de entrada Diversos componentes eletrônicos protetores
Consumo total a máxima potência 58Watts
Sistema de ventilação Através de 2 coolers de 8 x 8 cm
Dimensões externas Larg. 483 mm, Alt. 88 mm, Prof. 55 mm
Peso médio 3,5 Kilos
Gabinete Em aço Padrão rack 19 polegadas 2 unidades

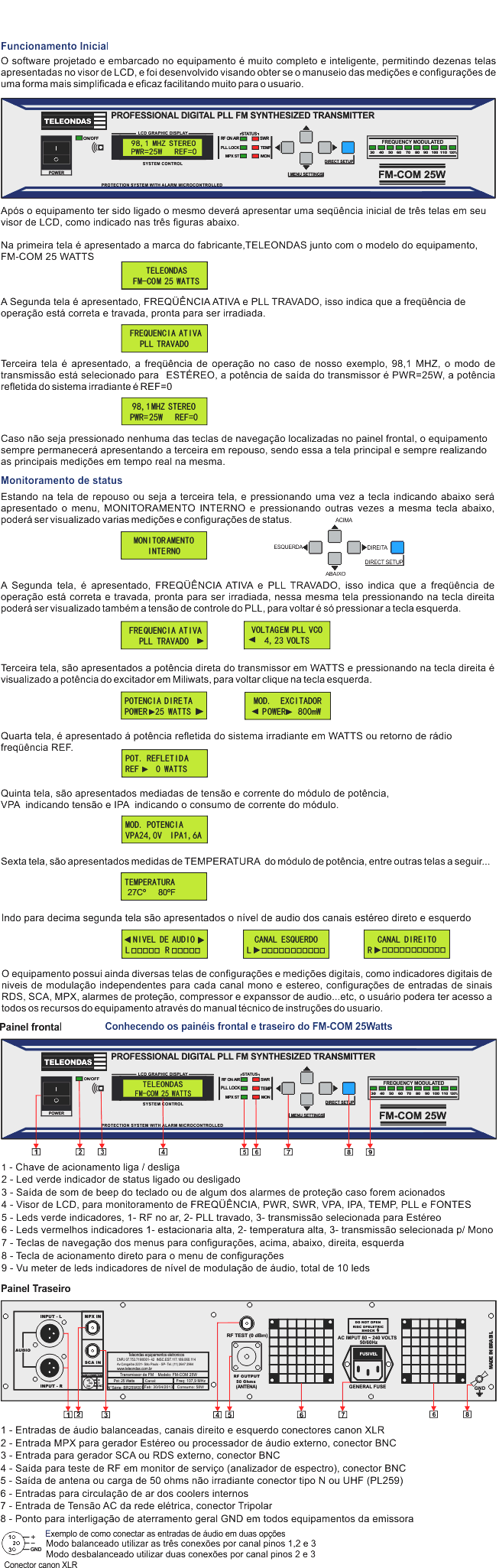

Faça aqui o Download do Manual Técnico de Instruções
