Algumas modificações tecnicas no equipamento podem serem solicitadas a pedido do cliente como exemplo, conectores BNC no painel frontal ao inves de RCA ou mesmo os dois tipos, no caso do usuario adquirir um modelo de baixa potencia, aparelho permite posteriormente tambem troca de modulos internos para maior potencia, entre outras modificações.
ALC250L -
ALC250H -
ALC250M -
ALC250HT-
ALC250DX -
5 Versões disponiveis da série ALC250
Faixa de operação VHF 230 Mhz ~ 290 Mhz
Potencia de saida 25 watts mod. ALC250DX
Seletor no painel frontal para controle de nivel de potencia
Frequencia sintetizada PLL digital programavel
Multiplos canais programais 25Khz -
Estabilidade de frequencia ~ 5pnn (cristal quartzo)
Modulador de audio frequencia modulada FM
Expanssor e compressor de audio interno
Desvio de audio 75Khz com 100% de modulação
Inpedancia de entrada de audio 600 ohms balanceado
Pré-
Harmonicos abaixo da portadora < 60dBc
Outras especificações
Temperatura ambiente suportada de 0°C a + 45°C
Resistencia a umidade de 0 a 90% até 40°C
Gabinete resistente , painel frotal detalhado
Dimenções: alt. 6.5 cm, larg. 28 cm, prof. 18 cm
Funcionamento em Rede eletrica 110 / 220 volts
Consumo max. 75 watts a maxima potencia de saida
Conector traseiro com entrada de 12 volts para uso movel
Faixa de operação VHF 230 Mhz ~ 290 Mhz
Alta sensibilidade e seletividade de recepção
Nivel de sinal de entrada -
Ajuste frontal de nivel de audio
Saida de audio 600 ohms balanceda
Conectores de saida de audio RCA ou BNC
Compativel com sinal composto MPX (stereo)
Frequencia sintetizada digital PLL programavel
Troca de canais passos 25Khz -
Permite ser programado a mais de 100 canais
Supressão de inter am >45db
Resposta de frequencia de audio 30Hz a 20Khz
Outras especificações
Temperatura ambiente suportada de 0°C a + 45°C
Resistencia a umidade de 0 a 90% até 40°C
Gabinete resistente, painel frotal detalhado
Dimenções: alt. 6.5 cm, larg. 28 cm, prof. 18 cm
Funcionamento em Rede eletrica 110 / 220 volts
Consumo maximo 15 watts
Conector traseiro com entrada de 12 volts para uso movel

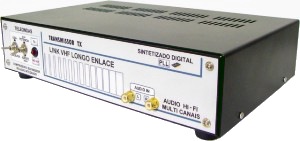

TRANSMISSOR

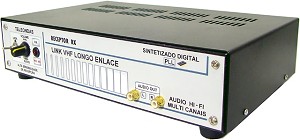

RECEPTOR
Os equipamentos são fornecidos pela Teleondas com todos acessórios para instalação e funcionamento, utilizam no transmissor e receptor antenas externas direcionais portateis com 3.5Db a 9Db de ganho, e com a alta sensibilidade e seletividade de recepção do ALC250 alcances superiores a 60 KMS são conseguidos com facilidade e áudio com alta fidelidade sem chiados ou interferencias, garantindo assim uma perfeita linkagem entre os dois pontos.
Os acessorios fornecidos de fabrica são projetados para facilitar muito a instalação em qualquer local e feita com praticidade pelo usuario não requerendo conhecimentos tecnicos para a instalação.
Para a utilização em uso movel com veiculos, para reportagens externas circulando em qualquer ponto da cidade, pode ser conectado ao transmissor uma antena movel (opcional do link) modelo ominidirecional fixada em algum ponto do veiculo, possibilitando transmissões moveis em qualquer ponto e em varias direções.

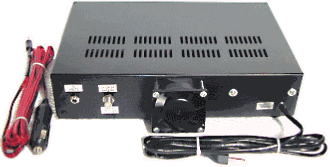

O ALC250 possui internamente um sistema de ventilação, que possibilita o equipamento ficar ligado constantemente 24 Hs sem precisar ser desligado, com este sistema de ventilação todos os principais componentes internos são beneficiados, assim podendo ser utilizado em todas regiões ou localidades aonde a temperatura ambiente é mais alta, garantindo grande performance em todo sistema quando utilizado em perioldos de funcionamento ininterruptos dia e noite, como exemplo em emissoras de radio, studios, reportagens externas, etc.

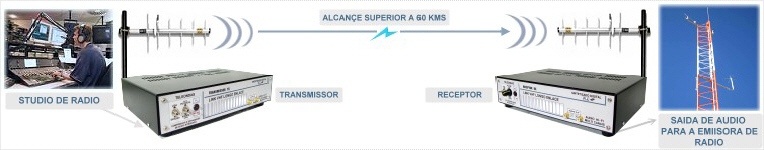

Observe abaixo um exemplo tipico de uma linkagem do studio de uma emissora de radio até a torre de transmissão
Link de áudio de ponto a ponto modelo ALC250, projetado para emissoras de radio, profissionais, comunitárias ou link exclusivo para eventos musicais, trio elétrico, carro de som, shows ao vivo, festas, etc.
Acompanhado de transmissor, receptor e duas antenas direcionais este modelo de link é muito utilizado para diversos trabalhos em emissoras de radio, servindo como link fixo do studio da radio para a torre de transmissão ou uso móvel em veiculos para reportagens ou eventos ao vivo de qualquer ponto da cidade até o estúdio da rádio, o equipamento permite ser utilizado em varias maneiras diferentes na emissora de rádio.
Fabricado com componentes selecionados de alta qualidade, utilizando processador PLL digital programável da Motorola para a estabilidade e controle da frequência, circuitos internos acompanhados de expansor e compressor para não haver distorções ou saturações mantendo sempre o mesmo nível no áudio, o resultado é uma linkagem perfeita deixando áudio com a mesma qualidade de CD obtendo assim uma excelente qualidade final superior de som para a emissora de rádio.
Especificações tecnicas dos equipamentos
Os equipamentos são fornecidos com todos acessorios para instalação e funcionamento, 1 transmissor, 1 receptor, 2 antenas externas direcionais, 15 metros de cabo coaxial celular para cada antena, cabo auxiliar para coneção em 12 volts, conectores, antena magnetica movel veicular (opcional).
ALC250 LINK DE AUDIO -
LINK PARA STUDIO DE RADIO, AUDIO COM A MESMA QUALIDADE DE CD, PARA USO MOVEL OU FIXO EM EMISSORAS COMUNITARIAS OU COMERCIAIS, IDEAL PARA EVENTOS, LINKS DIRETO, REPORTAGENS, ETC.
